Computer-Aided Design (CAD) und 3D-Druck mit Multimaterial

Moderne 3D-Drucksysteme ermöglichen es, Bauteile mit lokal unterschiedlichen physikalischen und optischen Eigenschaften herzustellen – etwa durch den gleichzeitigen Einsatz mehrerer Materialien oder die gezielte Steuerung von Druckparametern. Dadurch lassen sich Funktionen, Formen und Designs in einem einzigen Fertigungsprozess kombinieren.

Wir entwickelt dafür spezialisierte Softwarekomponenten für die digitale Prozesskette des 3D-Drucks. Der Fokus liegt auf der Umsetzung von Multimaterial- und Metamaterial-Strukturen, insbesondere für den hochqualitativen 3D-Farbdruck und für funktional gradierte Materialien (Functional Graded Materials, FGM). Unsere Lösungen schaffen neue Spielräume für Produktentwicklung, Simulation und industrielle Fertigung.

Damit aus der Idee eines Multimaterial-Bauteils ein druckbares Produkt wird, bietet das Fraunhofer IGD zwei spezialisierte Softwarelösungen: eine für die geräteunabhängige Aufbereitung des Druckprozesses, die andere für die CAD-basierte Modellierung von Materialverteilungen.

Trotz großer technologischer Fortschritte bestehen im Bereich Multimaterial nach wie vor zentrale Herausforderungen in 3D-CAD und 3D-Druck.

Produkte bestehen heute meist aus verschiedenen Materialien – je nach Funktion, Belastung oder Design. Klassische Fertigungstechniken stoßen dabei an Grenzen: Materialien müssen getrennt verarbeitet und später zusammengefügt werden. Additive Fertigung (3D-Druck) schafft hier neue Freiräume. Mehrere Materialien lassen sich in einem einzigen Druckprozess kombinieren – inklusive fließender Übergänge, etwa zur Vermeidung thermischer Spannungen oder zur gezielten Steuerung mechanischer Eigenschaften. Auch innerhalb eines Materials sind Eigenschaftsverläufe realisierbar – durch Variation der Druckparameter.

Diese Potenziale bringen technische Herausforderungen mit sich. Das Fraunhofer IGD konzentriert sich auf die softwareseitigen Aspekte der digitalen Prozesskette und adressiert unter anderem folgende Fragestellungen:

• Modellierung von Gradienten im CAD: Wie lassen sich lokale Eigenschaftsverläufe direkt im CAD-System definieren, obwohl klassische CAD-Modelle auf homogene Werkstoffe ausgelegt sind?
• Topologieoptimierung für Multimaterial: Wie können globale Funktionalitätsziele automatisiert in Materialverteilungen übersetzt werden?
• Prozessintegration: Wie lassen sich unterschiedliche Drucktechnologien und Primärmaterialien so kombinieren, dass lokale Anforderungen erfüllt werden?
• Metamaterial-Design aus einem Material: Wie können durch veränderte Druckparameter Eigenschaftsverläufe erzeugt werden – ohne Materialwechsel?
• Werkzeugintegration: Welche Informationen müssen entlang der Prozesskette erfasst und übergeben werden, damit alle Teilschritte nahtlos ineinandergreifen?

3D-Farbdruck: Visuelle Eigenschaften gezielt steuern

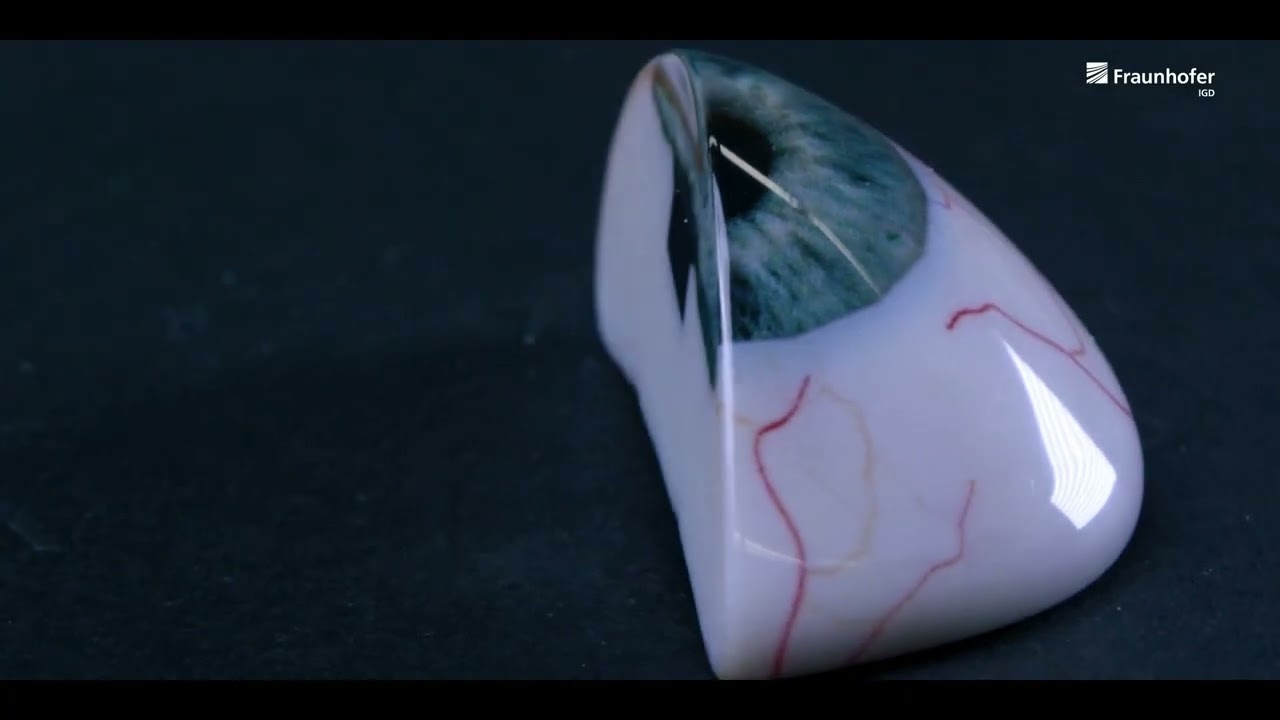

Ein Spezialfall ist der 3D-Farbdruck, bei dem Materialien nach Farbe, Textur oder Glanz kombiniert werden. Hier geht es nicht um physikalische Genauigkeit, sondern um den visuell möglichst korrekten Eindruck.

Die Herausforderung

Die Drucktechnik (z. B. Material-Jetting) und die optischen Eigenschaften der Materialien sind begrenzt – eine perfekte Reproduktion ist physikalisch kaum möglich. Daher nutzen wir Wahrnehmungsmodelle, um durch perzeptive Optimierung ein realistisches Ergebnis zu erzielen.

Forschungsfragen sind unter anderem:

• Wie lassen sich 3D-Drucker farblich kalibrieren?
• Welche Algorithmen und Datenstrukturen sind nötig, um Farbe, Textur und Lichtstreuung realistisch zu simulieren?
• Lassen sich damit auch geometrische Fehler ausgleichen?

Unsere Software Cuttlefish® berechnet auf Basis von Voxelinformationen, Lichttransportmodellen und Druckerprofilen ein druckfähiges Ergebnis – visuell optimiert und technisch umsetzbar.

Mit GraMMaCAD und Cuttlefish® entwickeln wir Lösungen, die diese Herausforderungen entlang der gesamten digitalen Prozesskette adressieren – ergänzt durch Forschungsarbeit zur schnellen numerischen Simulation und Optimierung von Geometrie und Druck.
